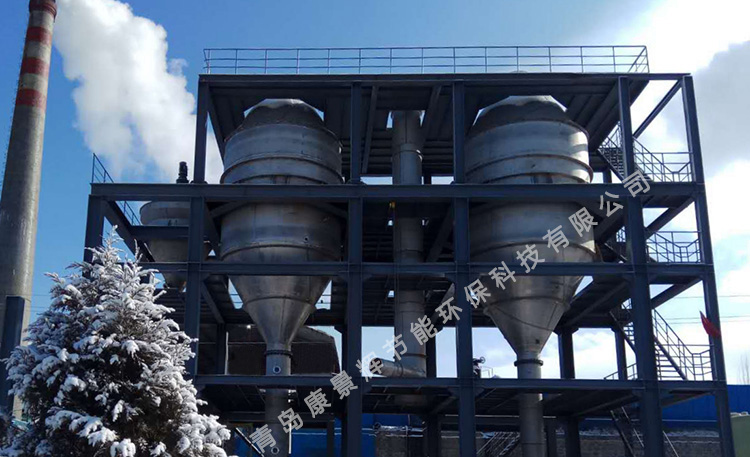

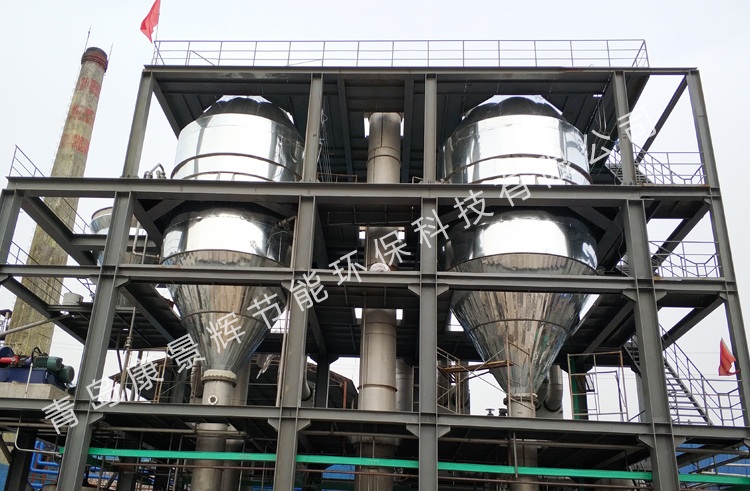

双效MVR蒸发器处理癸二酸废水案例

原液首先和返回的母液进入预热系统。
预热后的物料按顺流的工艺，首先进入第一效。
进入MVR一效强制循环加热器的物料经过循环泵的作用，在加热室循环加热，然后在分离器蒸发分离，沸腾蒸发的蒸汽上升，浓缩液停留在系统内；
经过蒸发后，一效加热器中的料液浓度上升，当料液浓度达到设计值时，排出一效分离器，进入二效加热器的循环泵的进口，料液经过循环泵的作用，在加热室吸收蒸汽侧的热量，然后在强制循环分离器沸腾，沸腾蒸发的二次蒸汽上升，浓缩液受重力影响停留在结晶器底部。
结晶器的料液浓度上升且不断析出晶体，料液浓度达到设计要求时，排出结晶器，进入稠厚器，再进入离心机，得到的晶体排出系统，剩余的母液返回系统。

二次蒸汽流程：
二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统
